PCM數字交叉設備應用方案

方案說明

PCM設備可全面支持調度電話遠端放號、各類窄帶數據傳輸、數字監控及辦公系統聯網等業務的高效傳輸功能。

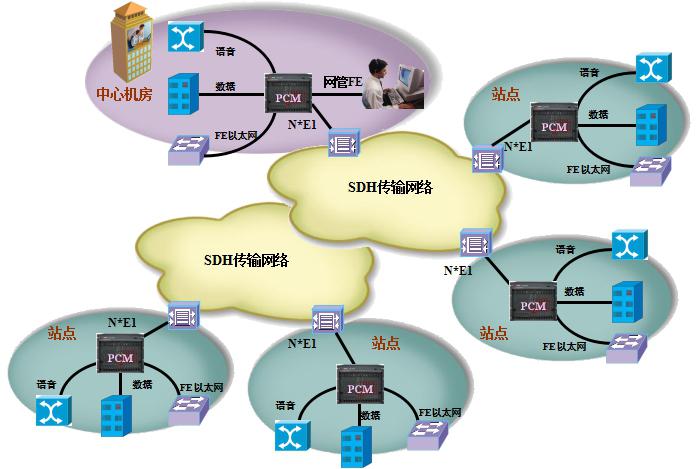

• PCM設備主要以E1鏈路作為承載通道，與SDH網絡之間通過多E1捆綁的方式，將業務傳輸至SDH網絡，并實現全網業務最終匯接至中心機房

• 高科通信PCM設備最大可支持64個E1接口，支持電話遠端放號、計算機聯網、數據傳輸、數字監控等業務的高效傳輸，PCM設備提供的業務接口包括：

• 各種語音接口：FXS用戶音頻接口、FXO環路中繼接口、2/4線E&M語音、2/4線磁石語音接口、HFA高保真音頻接口；
• 各種數據接口：E1接口、V.35接口、異步V.24、2B+D、G.703同步64K數據、共線數據接口等；
• FE以太網接口：網橋模式，占用帶寬n×64b/s（n＝1～31）。
• DV32綜合業務板卡單板可提供多達30路PCM窄帶數據業務，FXS、FXO、2/4線E&M、異步V.24、磁石語音接口等多種接口可同時混合配置應用，極大地方便端口選擇和配置，滿足各種窄帶業務傳輸需求。該板可實現普通PCM多塊板卡的功能，有效地節省機框業務槽位，從而提高變電站的空間利用率

• E1鏈路保護倒換

• PCM設備均支持不同SDH網絡下的主/備E1鏈路保護方式，能夠在無人為干預下自動從故障狀態恢復通信，這一特性更加從根本上保證了電力通信傳輸的可靠性，保護業務正常運行
• PCM設備的業務可配置成具有自愈功能：當主用2M中繼鏈路出現告警，業務會自動切換到備用2M中繼鏈路上，保證業務的不間斷傳輸

• 全網設備統一網管

• 中心機房PCM設備支持以太網網管接口，提供全網設備遠程集中網管
• 提供完善的告警、配置、性能和安全管理（FCPS）功能
• 提供多達三級的訪問權限控制功能（超級、管理員級、操作員級）
• 提供多層次網絡拓撲管理功能
